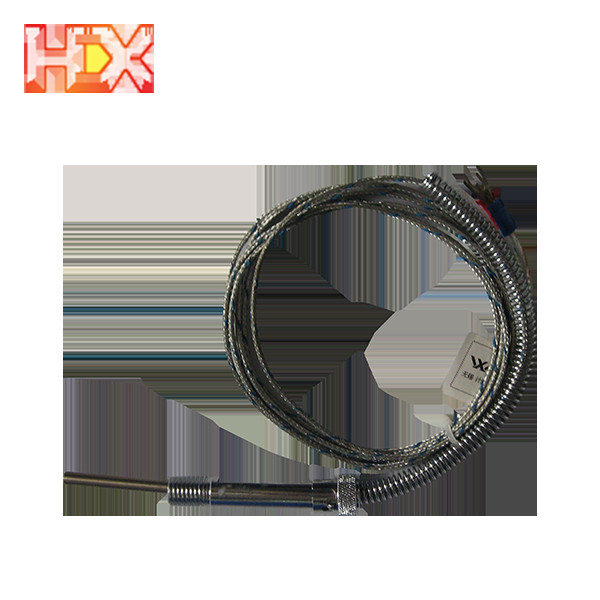

530型熱電偶
點擊次數：1371次 發布時間：2021-03-20
非標準化熱電偶在使用范圍或數量級上均不及標準化熱電偶，一般也沒有統一的分度表，主要用于某些特殊場合的測量。標準化熱電偶我國從1988年1月1日起，熱電偶和熱電阻全部按IEC標準生產，并指定S、B、E、K、R、J、T（即分度號）七種標準化熱電偶為我國統一設計型熱電偶。熱電偶的結構形式為了保證熱電偶可靠、穩定地工作，對它的結構要求如下：組成熱電偶的兩個熱電極的焊接必須牢固；兩個熱電極彼此之間應很好地絕緣，以防短路；補償導線與熱電偶自由端的連接要方便可靠；保護套管應能保證熱電極與有害介質充分隔離。
防爆熱電偶主要被使用在工業上，尤其是在化學工業控制系統中應用廣泛，除了具備傳感器的用途外，它的特點是防爆，適合伴有會燃、會爆等化學氣體的工廠使用，顯著提高工廠的安全性。防爆熱電偶的使用壽命與其劣化有關，所謂熱電偶的劣化，即防爆熱電偶經使用后，出現老化變質的現象。由金屬或合金構成的熱電偶，在高溫下其內部晶粒要逐漸長大。
熱套式熱電阻的標準插入深度為100mm；假如需要測量是煙道內煙氣的溫度，盡管煙道直徑為4m，熱電阻插入深度1m即可；當測量原件插入深度超過1m時，應盡可能垂直安裝，或加裝支撐架和保護套管。熱電偶、熱電阻和雙金屬溫度計拿到后怎么測量插入深度？固定螺紋安裝的熱電偶、熱電阻插入深度為螺紋尾部密封面到頂端的長度(螺紋長度也算上）；雙金屬溫度計插入深度為螺紋頂端密封面到頂端的長度(螺紋長度不計算在內)；固定法蘭安裝的溫度傳感器插入深度為法蘭密封面到頂端的長度(法蘭厚度不計算在內)；活動螺紋或者活動法蘭熱電偶和熱電阻，用戶在總長范圍內自己調整插入深度。
鋁水用530型熱電偶原理,鎧裝式熱電阻是由感溫原件、引線、絕緣材料、不銹鋼管套組合成的堅實體。它的外徑一般為2-8mm。它的優點就是體積小，內部無空隙，測量滯后小，機械性能好，耐振，抗沖擊，能彎曲便于安裝，使用壽命長。端面熱電阻測溫原件由特殊處理的電阻絲材料繞制，緊貼在溫度計端面，能正確和快速地反應端面的實際溫度。像汽輪機軸瓦溫度就是端面溫度計。防爆型熱電阻通過特殊結構的接線盒，把外部及內部環境可能引起炸裂的局限在接線盒內。
